1. Especificações Técnicas: Série AG-BR-Trough (Heavy Duty)
Dados baseados na configuração padrão para Grades Rotativas de 3m a 6m, compatíveis com tratores Categoria II e III (90cv – 250cv).
| Parâmetro Técnico | Especificação (Agrinulear Standard) | Nota de Engenharia / Material |
|---|---|---|
| Espessura da Parede da Calha | 8mm (Fundo) / 6mm (Tampa) + Reforços | Aço Estrutural Q345E / St52-3 |
| Material das Engrenagens | Aço Liga 20CrMnTiH Forjado | Cementação Gasosa (58-62 HRC) |
| Diâmetro do Eixo Vertical | Ø 50mm ou Ø 60mm (Opcional) | Aço 42CrMo4 Temperado por Indução |
| Distância Entre Rotores | 250mm (Padrão 4 rotores/metro) | Otimizado para fluxo de solo |
| Rolamentos (Superior/Inferior) | Rolamentos de Rolos Cônicos (Tapered) | Marcas Premium (SKF, FAG, Timken) |
| Sistema de Vedação | Cassete Seal (Labirinto) + Anel de Proteção | Viton (FKM) resistente a 200°C |
| Capacidade de Óleo (3m) | Aprox. 25 Litros | Óleo Sintético EP 320 ou Semissólido 00 |
| Tipo de Flange do Dente | Circular com Proteção Anti-Pedra | Sistema de Troca Rápida (Fast-Fit) Disp. |
| Classificação de Torque | Até 3500 Nm por metro linear | Fator de Serviço AGMA 2.0 |
| Proteção Inferior | Placas de Desgaste “Stone Guard” | Aço Hardox 450 (Substituível) |
| Pintura / Acabamento | Pó Epóxi Eletrostático + Primer Rico em Zinco | Resistência a Salinidade > 1000h |
| Garantia Estrutural | 24 Meses (Contra defeitos de fundição/solda) | Condicionado ao uso de óleo genuíno |
2. A Física da Rigidez Estrutural: Por Que Calhas Padrão Falham no Brasil?
No contexto da agricultura brasileira de grande escala, especialmente nas regiões de expansão agrícola como o Matopiba (Maranhão, Tocantins, Piauí e Bahia) e o cinturão consolidado do Centro-Oeste, a grade rotativa (Power Harrow) enfrenta um desafio estrutural único conhecido como “Torção Dinâmica sob Carga”. Diferente dos solos europeus, que tendem a ser mais friáveis, o Latossolo brasileiro possui um teor de argila extremamente alto que, quando compactado, atinge uma resistência à penetração superior a 3.5 MPa. Quando uma grade rotativa de 6 metros de largura (dobrável) atinge uma mancha de solo compactado ou raízes remanescentes de eucalipto, a calha de engrenagens (Gear Trough) atua como a viga mestra do chassi. Se esta calha sofrer uma deflexão (flexão) superior a 0,5mm por metro linear, o alinhamento crítico entre as engrenagens de dentes retos (Spur Gears) é comprometido.
Essa micro-deflexão, invisível a olho nu, altera o ponto de contato nos dentes das engrenagens, movendo a carga do centro do dente para as bordas (Edge Loading). O resultado é catastrófico: lascamento prematuro dos dentes da engrenagem, geração excessiva de limalha de ferro e superaquecimento do óleo devido ao atrito irregular. As calhas padrão de chapa simples, comuns em equipamentos importados de baixo custo, frequentemente falham por fadiga de material nessas condições, levando a vazamentos de óleo nas junções dos rolamentos. A Agrinulear Nucleo Agro resolveu este problema através da implementação de uma arquitetura de “Sanduíche Estrutural” (Double-Skin Design). Nossas calhas utilizam uma base de aço de alta resistência Q345E com espessura de 8mm, reforçada por nervuras internas soldadas roboticamente, garantindo que a distância entre os centros dos rolamentos permaneça constante mesmo sob cargas de impacto de 4000 Nm, assegurando a integridade do trem de engrenagens por milhares de hectares.
Além da rigidez, a gestão térmica é vital. A fricção de 20 a 30 engrenagens girando submersas em óleo gera calor significativo. Em dias onde a temperatura ambiente em Goiás atinge 40°C, a temperatura interna da calha pode ultrapassar 120°C, degradando a viscosidade do lubrificante. Nossas calhas possuem um design de perfil otimizado para aumentar a área de superfície externa em 25%, agindo como um dissipador de calor passivo gigante, mantendo o óleo abaixo do ponto crítico de oxidação e preservando os vedantes Viton.

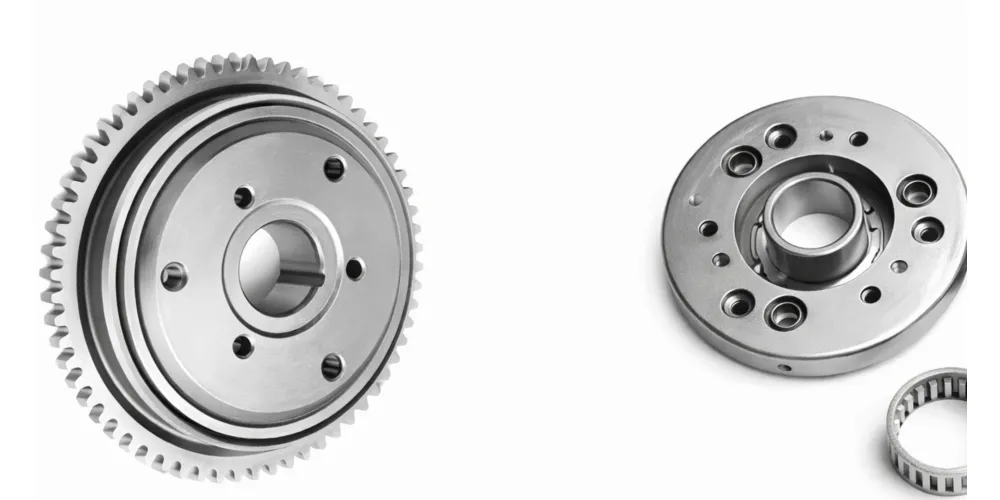

3. Engenharia Interna: O Ecossistema da Transmissão
A calha de engrenagens (Gear Trough) da Agrinulear não é apenas uma caixa metálica; é um sistema de transmissão de precisão selado. O princípio de funcionamento baseia-se em uma “Cascata de Engrenagens” (Gear Train). A potência entra através da Caixa Central (Central Gearbox) e é distribuída horizontalmente por uma série de engrenagens de dentes retos interconectadas. Cada engrenagem principal aciona diretamente um eixo vertical que segura os dentes da grade (Tines). Entre cada engrenagem de acionamento, existem engrenagens intermediárias (Idler Gears) que garantem a rotação sincronizada e a distribuição uniforme do torque.
O segredo da nossa tecnologia reside na lubrificação por banho semissólido ou óleo líquido de alta viscosidade. Diferente de sistemas que usam graxa, que pode cavitar (criar vácuo) e deixar as engrenagens secas em alta rotação, nosso design permite que o óleo flua livremente. À medida que as engrenagens giram, elas criam um efeito de “bomba centrífuga”, lançando lubrificante para os rolamentos superiores que sustentam os eixos dos dentes. Utilizamos rolamentos de rolos cônicos opostos de grandes dimensões (Timken ou SKF), pré-carregados para eliminar qualquer folga axial. Isso é crucial quando a grade está trabalhando em solos pedregosos, onde as forças verticais tentam empurrar o eixo para cima. O sistema de vedação inferior é o nosso patenteado “Labirinto Cassete Triplo”, que impede fisicamente a entrada de lama líquida, mesmo quando a máquina trabalha em arrozais alagados no Rio Grande do Sul.
⚙️ Destaque: Proteção Contra Rochas (Stone Protection)
No Brasil, “pedras ocultas” são assassinas de engrenagens.
- ✅
Eixos de 50mm Tratados Termicamente: Nossos eixos de saída verticais são forjados em peça única, sem soldas, para eliminar pontos de concentração de estresse.
- ✅
Sistema de Proteção de Cárter: A parte inferior da calha possui placas de desgaste substituíveis de aço Hardox, protegendo a estrutura principal contra a abrasão constante do solo.
- ✅
Fusível Mecânico: A geometria das engrenagens é calculada para suportar 300% do torque nominal, mas em caso de bloqueio total, a embreagem da PTO (Cardan) atua antes da ruptura interna.
4. Análise de Tendências: O Futuro da Preparação de Solo
O mercado brasileiro de máquinas agrícolas está passando por uma transformação significativa impulsionada pela Agricultura de Precisão e pela necessidade de otimização operacional. Observamos uma tendência clara de migração das grades rotativas fixas de 3 metros para os sistemas dobráveis de 6 a 8 metros. Isso impõe uma nova demanda sobre as calhas de engrenagens: elas não podem mais ser apenas “pesadas”; elas precisam ser “inteligentes”. A tendência é a adoção de materiais de liga mais leves mas com maior resistência à tração (High-Tensile Steel) para reduzir o peso morto do implemento, permitindo que tratores de menor potência operem larguras maiores, economizando diesel.
Além disso, há uma demanda crescente por sistemas “Maintenance-Free” (Livres de Manutenção). Os grandes grupos agrícolas (ex: Grupo Bom Futuro, Amaggi) exigem equipamentos que não necessitem de paradas diárias para lubrificação. A Agrinulear está respondendo a isso desenvolvendo sistemas de calhas seladas vitaliciamente com óleos sintéticos de longa duração (Long-Life), que podem operar até 2.000 horas sem troca, reduzindo drasticamente o Custo Total de Propriedade (TCO) e eliminando o erro humano na manutenção. A integração com semeadoras pneumáticas (“Combo” Harrows) também exige que a calha suporte o peso adicional da tremonha de sementes, reforçando a necessidade de nossa engenharia de “Sanduíche Estrutural”.
5. Customer Reviews
“Usamos grades rotativas italianas por anos, mas a manutenção era cara. Testamos a calha da Agrinulear na nossa fazenda em Rio Verde (GO) preparando solo para soja. A robustez impressiona. Abrimos a calha após 800 horas e as engrenagens pareciam novas. O sistema de vedação realmente aguenta o pó fino do cerrado.”
“Como fabricante de implementos, preciso de fornecedores confiáveis. A consistência dimensional das calhas Agrinulear facilitou muito nossa montagem. Não temos mais problemas com desalinhamento de furos. E o suporte técnico sobre a NR-12 foi um diferencial importante para nós.”
“O solo aqui no Paraguai é pesado e cheio de tocos. Quebramos duas calhas de outra marca ano passado. A Agrinulear nos recomendou a versão Heavy-Duty com chapa de 8mm. Estamos na segunda safra sem nenhuma parada. O investimento valeu cada centavo pela tranquilidade.”
6. Conformidade Regulatória: Segurança e Legislação no Brasil
A segurança na operação de máquinas rotativas é um tema crítico e rigorosamente fiscalizado no Brasil. A Agrinulear Nucleo Agro projeta seus sistemas de calha de engrenagens em total conformidade com a Norma Regulamentadora NR-12 (Segurança no Trabalho em Máquinas e Equipamentos). Isso não é apenas um detalhe burocrático; é uma questão de responsabilidade civil e criminal.
Proteção de Partes Móveis
Todas as saídas de eixo superior da calha, onde se conectam os dentes, possuem um design que minimiza o “ponto de agarramento”. Além disso, fornecemos pontos de montagem integrados na fundição para a instalação de barras de proteção lateral (Side Guards), exigidas pela norma ABNT NBR ISO 4254-5.
Prevenção de Projéteis
A alta rotação das grades pode lançar pedras. Nossas calhas são projetadas para aceitar a montagem de “Stone Guards” frontais robustos. O material da carcaça é testado para impacto Charpy, garantindo que, em caso de falha interna catastrófica, o estilhaço da engrenagem não perfure a calha e atinja o operador.
*Nota: A Agrinulear fornece toda a documentação técnica (Manuais em Português-BR, ART de Engenharia) necessária para que os fabricantes de implementos (OEMs) possam homologar suas máquinas junto ao FINAME/BNDES.
7. Pourquoi nous choisir ?
Solutions complètes: Nous comprenons l'importance de disposer de composants fiables et compatibles pour vos machines. En proposant à la fois des boîtiers de transmission agricoles et des arbres de prise de force, nous garantissons que chaque pièce fonctionne parfaitement ensemble, améliorant ainsi l'efficacité et réduisant les temps d'arrêt.
2. Conçu pour la durabilitéNos arbres de prise de force sont construits avec des matériaux de haute qualité pour résister aux conditions de travail les plus difficiles. Que vous alimentiez des équipements lourds ou que vous entreteniez des machines agricoles à petite échelle, nos arbres de prise de force vous offrent la robustesse et la fiabilité dont vous avez besoin.
3. Intégration transparente: Conçus pour compléter parfaitement nos boîtiers agricoles, nos arbres de prise de force assurent une transmission de puissance fluide, améliorant ainsi les performances globales de votre équipement. Cette intégration transparente vous permet de maximiser votre productivité et de réduire les défaillances mécaniques.
4. Options personnalisables: Nous proposons une large gamme d'arbres de prise de force, des configurations standard aux solutions personnalisées, afin de répondre à vos besoins spécifiques. Que vous travailliez dans l'agriculture, la construction ou tout autre domaine connexe, nous avons l'arbre de prise de force parfait pour vous.
5. RentableEn s'approvisionnant en boîtes de vitesses agricoles et en arbres de prise de force auprès d'un seul fournisseur, vous réalisez des économies et simplifiez votre processus d'achat. Nos produits sont conçus pour offrir une valeur durable, réduisant ainsi le besoin de remplacements fréquents.
6. Service et support fiablesNotre équipe d'experts est toujours disponible pour vous aider dans la sélection des produits, l'installation et les conseils d'entretien. Nous nous engageons à garantir le bon fonctionnement et l'efficacité de vos machines, afin que vous puissiez vous concentrer sur votre travail sans interruption.
8. Produits associés - Arbre de prise de force
Chez EVER-POWER, nous ne nous concentrons pas uniquement sur la production de boîtes de vitesses agricoles de haute qualité, mais aussi sur la fabrication d'un composant essentiel qui alimente diverses applications agricoles et industrielles – l'arbre de prise de force (arbre de PDF). Nos arbres de PDF sont conçus pour répondre aux exigences rigoureuses des équipements agricoles modernes, offrant durabilité et efficacité pour un large éventail d'opérations. Compatible avec les industries locales brésiliennes.
Nos types de produits d'arbres de prise de force comprennent : Prise de force pour andaineurs à disques, Prise de force pour mélangeurs d'aliments, Arbre de prise de force pour broyeurs à fléaux, Prise de force pour presses rondes, et Prise de force pour presses carrées.
FAQ
Q1: Como faço para identificar se o vazamento de óleo está vindo da vedação inferior do rotor ou da junta da calha?
A1: Ótima pergunta. Se o óleo estiver escorrendo diretamente pelo eixo do dente (porta-facas), é quase certo que o retentor inferior (Cassete Seal) foi comprometido por arames ou linhas de pesca, muito comum. Se o óleo aparece na união das chapas da calha, pode ser fadiga do silicone líquido ou afrouxamento dos parafusos devido à vibração. Recomendamos limpar a área e usar talco industrial para identificar a origem exata.
Q2: Qual é o custo estimado para substituir o conjunto de engrenagens completo de uma calha de 3 metros Agrinulear?
A2: O custo varia dependendo da configuração (número de rotores), mas geralmente, substituir o “kit de reparo interno” (engrenagens + rolamentos) custa cerca de 40-50% do valor de uma calha nova completa. Entre em contato com nosso departamento de peças em São Paulo com o número de série da sua máquina para uma cotação precisa em Reais (BRL).
Q3: Posso usar graxa NLGI-2 comum na calha em vez do óleo especificado para economizar?
A3: Absolutamente não! Isso é um erro fatal. A graxa comum “cava” um túnel ao redor das engrenagens (efeito tunelamento) e não flui de volta para lubrificar os rolamentos, causando superaquecimento e travamento em poucas horas. Você deve usar apenas graxa fluida EP-00 ou óleo sintético SAE 320 conforme nosso manual.
Q4: Vocês fornecem a calha de engrenagens já montada ou apenas as peças soltas para montagem na fábrica?
A4: Para OEMs no Brasil, oferecemos ambas as opções. A maioria prefere receber a calha “Plug & Play” (já montada, selada e testada sob pressão), pois isso economiza tempo na linha de montagem e transfere a responsabilidade da garantia de vedação para nós.
Q5: Como a calha se comporta em terrenos com muitas pedras grandes, como no Rio Grande do Sul?
A5: Nossas calhas da série “Stone-Master” possuem um espaçamento maior entre os rolamentos para aumentar a alavanca de resistência contra impactos laterais. Além disso, recomendamos o uso de embreagens de fricção (Friction Clutch) no cardan, ajustadas para deslizar antes que a pedra quebre o dente da engrenagem.
Q6: Onde posso encontrar peças de reposição Agrinulear perto de Cascavel, Paraná?
A6: Temos uma rede de distribuidores parceiros em todo o oeste do Paraná. Em Cascavel, temos estoque regulador para entrega imediata de retentores, rolamentos e engrenagens. Nossos componentes também são intercambiáveis com muitas marcas italianas padrão.
Q7: É possível adaptar sua calha de engrenagens em um chassi de grade antiga de outra marca?
A7: Depende. Nossas calhas seguem padrões dimensionais ISO. Se a sua grade antiga for de uma marca que segue o padrão europeu de espaçamento (25cm entre rotores), é muito provável que sim. Nossos engenheiros podem fornecer o desenho técnico 2D/3D para você verificar a furação de montagem.
Q8: Qual a vida útil esperada dos rolamentos da calha trabalhando em solo arenoso abrasivo?
A8: Em condições ideais e com manutenção correta do óleo, projetamos para 5.000 horas. Em solo arenoso, o risco é a entrada de pó. Se a vedação inferior for mantida (verificada a cada safra), a vida útil interna não deve ser afetada pela abrasividade do solo.
Q9: O que fazer se a calha aquecer muito durante o trabalho (acima de 100°C)?
A9: Pare imediatamente e verifique o nível de óleo. Nível baixo causa aquecimento; nível excessivo (cheio até a boca) também causa aquecimento por agitação excessiva (churning). Verifique também se não há terra acumulada sobre a calha, o que impede a dissipação de calor.
Q10: Vocês oferecem garantia estendida para fabricantes de implementos (OEM)?
A10: Sim, para parceiros OEM que homologam nosso produto e utilizam nosso plano de lubrificação, podemos estender a garantia da calha para até 3 anos ou 3 safras, demonstrando nossa confiança total na metalurgia da Agrinulear.
