1. Spécifications d'ingénierie et Matrice de performance
| Paramètre technique | Valeur / Spécification | Conformité aux normes |
|---|---|---|
| Capacité de couple nominale (T2N) | 450 Nm – 1 250 Nm | ISO 6336 / AGMA 2001 |
| Plage de rapports de démultiplication | 1:1, 1:1.35, 1:1.5, 1:1.88, 1:2.78 | Personnalisable par équipementier |
| Configuration de l'arbre d'entrée | 1 3/8″ cannelure Z6 (prise de force standard) | DIN 9611 / ISO 500 |
| Géométrie de l'arbre de sortie | Conique ou claveté (25 mm à 45 mm) | Acier au carbone C45 |
| Type de lubrifiant | EP 90 / 140-85W (Pression Extrême) | API GL-5 |
| Matériaux de construction | Fonte ductile (QT450-10) | ASTM A536 |
| Plage de température de fonctionnement | -15°C à +95°C | Brésil Tropical Qualité |
| Classe de protection (étanchéité) | IP 67 (Étanchéité à la poussière et aux liquides) | CEI 60529 |
| Dureté de surface des engrenages | 58-62 HRC (Trempé et revenu) | Traitement thermique de cémentation |
| Durée de vie en fatigue (L10) | 5 000 heures continues | Analyse DIN 743 |
| Vitesse d'entrée (nominal) | 540 tr/min / 1000 tr/min | Prise de force de tracteur standard |
| Indice de rendement | 95% – 98% | Audit des pertes mécaniques |
| Seuil de vibration | < 2,8 mm/s | ISO 10816 |
| Orientation de montage | Vertical/Horizontal/Universal | Conception multi-montage |
| Système de revêtement | Zinc-Phosphate + Poudre électrostatique | Test de brouillard salin 720h |
Des 15 à 20 paramètres spécifiques supplémentaires (par exemple, réglage du jeu, capacité de charge axiale, pression de la valve de respiration) sont disponibles dans le livre blanc technique complet sur demande auprès d'Agrinulear Nucleo Agro.
2. Conçu pour la Frontière Brésilienne : L'avantage Ever-power
Dans les vastes étendues agricoles du Brésil, des champs de soja à haut rendement du Mato Grosso aux plantations de canne à sucre de São Paulo, l'intégrité mécanique d'un épandeur d'engrais dépend entièrement de sa boîte de vitesses. ever-power, nous reconnaissons que les “Latossols” brésiliens (sols rouges profonds et riches en argile) présentent des défis uniques. Nos boîtes d'engrenages coniques pour épandeurs d'engrais ne sont pas de simples composants ; elles sont le cœur du système de distribution, garantissant un épandage précis en large arc d'engrais granulaires et de chaux.
Nos principaux avantages résident dans notre technologie de joint “Zéro Fuite” et nos engrenages coniques à haut module. Dans une région où l'humidité et les produits chimiques corrosifs (comme l'urée et les mélanges NPK) sont constants, nos boîtes de vitesses utilisent des revêtements spéciaux anticorrosion et des joints à double lèvre en Viton®. Cela empêche la contamination interne, prolongeant la durée de vie jusqu'à 40% par rapport aux pièces d'origine standard. Qu'ils soient intégrés dans un épandeur traîné de 12 000 litres ou une unité montée compacte, nos solutions de transmission assurent une application uniforme des nutriments, ce qui est essentiel pour atteindre les objectifs de haute tonne nécessaires dans l'agroalimentaire brésilien moderne.
3. Intégration stratégique : Emplacement et fonctionnalité

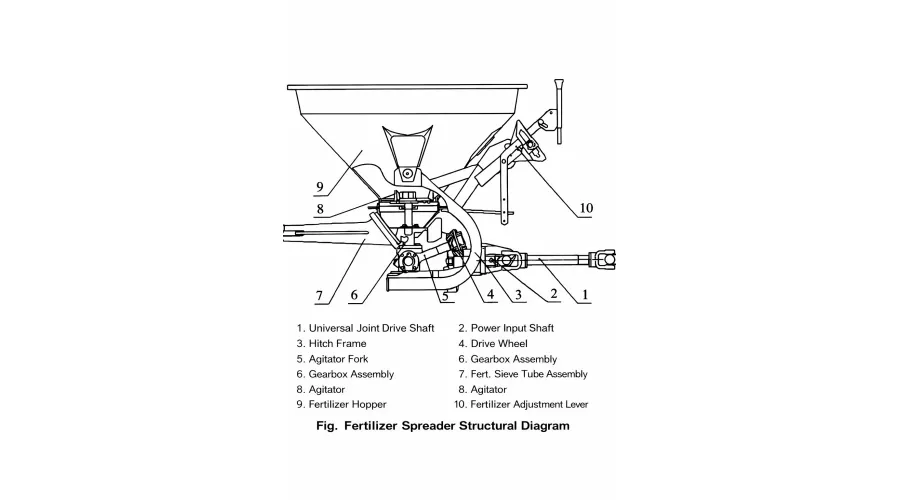

Positionnement : La boîte de vitesses est généralement montée à l'arrière et au centre du châssis de l'épandeur, directement reliée à la prise de force du tracteur via un cardan télescopique. Pour les épandeurs à double disque, une boîte de vitesses conique centrale entraîne deux boîtes de vitesses secondaires ou un système à double sortie qui fait tourner les disques d'épandage dans des directions opposées.
Principe de fonctionnement : Les ever-power La boîte de vitesses utilise un couple de pignons coniques hypoïdes de haute précision. L'arbre d'entrée reçoit la rotation (généralement 540 tr/min) et la transmet à un angle de 90 degrés aux arbres de sortie verticaux. En variant le rapport de démultiplication (par exemple, en augmentant la vitesse à 750 ou 900 tr/min), la boîte de vitesses fournit la force centrifuge nécessaire pour projeter les granulés d'engrais jusqu'à 36 mètres de large.
- Conversion de couple : Stabilise les fluctuations de la prise de force du tracteur pour éviter les “pulsations” pendant l'épandage.
- Contrôle directionnel : Facilite le changement d'axe de rotation à 90 degrés de l'horizontale (tracteur) à la verticale (disque d'épandage).
- Absorption de la charge : Les roulements à rouleaux coniques internes absorbent la forte poussée axiale générée par les charges de disque centrifuges.
4. [Brésil] Étude de terrain sur des conditions d'exploitation extrêmes
Opérer au cœur agricole du Brésil exige plus qu'une simple conception d'engrenages standard. Nos ingénieurs ont identifié trois principaux facteurs de stress environnementaux qui “tuent” les boîtes de vitesses conventionnelles :
1. Attaque chimique corrosive
Les engrais granulaires sont très hygroscopiques. Dans les régions humides du Cerrado, la poussière d'urée forme un acide faible qui ronge les boîtiers standard en aluminium ou en fonte. ever-power utilise un revêtement époxy de “qualité marine” et des attaches en acier inoxydable pour prévenir l'oxydation structurelle.
2. Surcharge thermique au Mato Grosso
Les températures ambiantes dépassent souvent 40°C. Un fonctionnement continu à grande vitesse peut entraîner un amincissement de l'huile et une rupture du film. Nous avons augmenté la surface du boîtier de 25% avec des ailettes de refroidissement spécialisées et intégré un évent à équilibrage de pression pour éviter le soufflage du joint dû à la dilatation thermique.
3. Pénétration de la poussière rouge
La poussière ultra-fine “Terra Roxa” est très abrasive. Elle contourne les joints standard et crée une “pâte abrasive” à l'intérieur de la chambre d'engrenage. Notre joint labyrinthe exclusif crée une barrière à plusieurs étages qui piège la poussière avant qu'elle n'atteigne le joint d'étanchéité principal.
Agrinuclear Nucleo Agro garantit que chaque boîte de vitesses vendue au Brésil respecte les mandats de sécurité locaux et internationaux :
- NR-12 (Brésil) Nos boîtes de vitesses sont conçues pour accueillir les protections et blindages de sécurité nécessaires aux normes de sécurité du ministère du Travail brésilien pour les machines agricoles.
- Certification INMETRO : La qualité des matériaux et les processus de fabrication sont audités pour répondre aux normes de métrologie brésiliennes.
- Directive européenne « Machines » (2006/42/CE) : Entièrement conforme pour l'exportation vers l'Union européenne et les pays voisins du Mercosul (Argentine, Uruguay, Paraguay).
6. Note de l'ingénieur : La philosophie de la durabilité
7. Histoires de succès mondiaux : Conversations sur le terrain
Brésil : Mato Grosso – Résoudre la crise de chaleur
Chef d'exploitation agricole : “Nous perdions un réducteur tous les 200 hectares. L'huile bouillait et faisait sauter les joints.”
Agri-nucléaire “Vos unités précédentes avaient de petits boîtiers. Nous les avons remplacés par nos ever-power Série robuste. Il a une capacité d'huile% supérieure de 30 et des ailettes externes.”
Résultat : “ Cela fait deux saisons et les boîtes de vitesses sont à peine tièdes au toucher. Nous avons eu zéro temps d'arrêt. ”
Argentine : Santa Fe – Durabilité à fort impact
Client : “Nos épandeurs heurtent souvent des rochers. Les arbres de sortie des boîtes de vitesses d'origine se cassent sans cesse.”
Solution : Nous avons fourni des réducteurs avec des arbres en acier allié 20CrMnTi, trempés par induction à 60 HRC mais avec un cœur souple.
Rétroaction “Les arbres fléchissent sous l'impact au lieu de se casser. Les coûts de maintenance ont baissé de 60%.”
Australie : WA – Résistance à la poussière
Partenaire OEM : “La fine poussière de silicium en Australie occidentale tue les engrenages internes.”
Innovation Amélioration de l'étanchéité labyrinthe d'ever-power.
Évaluation : “Après 3000 heures, l'huile interne est toujours claire. La conception du joint est de classe mondiale.”
8. Tendances futures de la transmission agricole
L'industrie agricole se dirige vers la “ technologie à taux variable ” (VRT). Cela nécessite des boîtes de vitesses capables de gérer des changements de vitesse fréquents sans perdre en efficacité. ever-power est actuellement en phase de test pour des “ boîtes de vitesses intelligentes ” équipées de capteurs de vibrations qui communiquent avec le système ISOBUS du tracteur, afin de prédire les besoins de maintenance avant qu'une panne ne survienne. Au Brésil, l'intégration de biolubrifiants est également en plein essor, et nos nouveaux composés d'étanchéité sont déjà 100% compatibles avec les huiles écologiques.
9. Quand remplacer la boîte de vitesses de votre épandeur ?
- Jeu excessif : Lorsque le disque peut être tourné de manière significative à la main sans que l'arbre d'entrée ne bouge.
- Décoloration de l'huile : Blanc laiteux (entrée d'eau) ou gris métallique (usure des engrenages).
- Bruit anormal : Grincement ou sifflement aigu lors de l'engagement de la prise de force.
- Pics de température : le boîtier devient trop chaud au toucher (dépassant 85°C).
- Fuite d'huile visible : Surtout autour de l'arbre de sortie ou du reniflard.
10. Pourquoi nous choisir ?
Solutions complètes: Nous comprenons l'importance de disposer de composants fiables et compatibles pour vos machines. En proposant à la fois des boîtiers de transmission agricoles et des arbres de prise de force, nous garantissons que chaque pièce fonctionne parfaitement ensemble, améliorant ainsi l'efficacité et réduisant les temps d'arrêt.
2. Conçu pour la durabilitéNos arbres de prise de force sont construits avec des matériaux de haute qualité pour résister aux conditions de travail les plus difficiles. Que vous alimentiez des équipements lourds ou que vous entreteniez des machines agricoles à petite échelle, nos arbres de prise de force vous offrent la robustesse et la fiabilité dont vous avez besoin.
3. Intégration transparente: Conçus pour compléter parfaitement nos boîtiers agricoles, nos arbres de prise de force assurent une transmission de puissance fluide, améliorant ainsi les performances globales de votre équipement. Cette intégration transparente vous permet de maximiser votre productivité et de réduire les défaillances mécaniques.
4. Options personnalisables: Nous proposons une large gamme d'arbres de prise de force, des configurations standard aux solutions personnalisées, afin de répondre à vos besoins spécifiques. Que vous travailliez dans l'agriculture, la construction ou tout autre domaine connexe, nous avons l'arbre de prise de force parfait pour vous.
5. RentableEn s'approvisionnant en boîtes de vitesses agricoles et en arbres de prise de force auprès d'un seul fournisseur, vous réalisez des économies et simplifiez votre processus d'achat. Nos produits sont conçus pour offrir une valeur durable, réduisant ainsi le besoin de remplacements fréquents.
6. Service et support fiablesNotre équipe d'experts est toujours disponible pour vous aider dans la sélection des produits, l'installation et les conseils d'entretien. Nous nous engageons à garantir le bon fonctionnement et l'efficacité de vos machines, afin que vous puissiez vous concentrer sur votre travail sans interruption.
11. Produits connexes - Arbre de prise de force
Chez EVER-POWER, nous ne nous concentrons pas uniquement sur la production de boîtes de vitesses agricoles de haute qualité, mais aussi sur la fabrication d'un composant essentiel qui alimente diverses applications agricoles et industrielles – l'arbre de prise de force (arbre de PDF). Nos arbres de PDF sont conçus pour répondre aux exigences rigoureuses des équipements agricoles modernes, offrant durabilité et efficacité pour un large éventail d'opérations. Compatible avec les industries locales brésiliennes.
Nos types de produits d'arbres de prise de force comprennent : Prise de force pour andaineurs à disques, Prise de force pour mélangeurs d'aliments, Arbre de prise de force pour broyeurs à fléaux, Prise de force pour presses rondes, et Prise de force pour presses carrées.
Foire aux questions
Q1 : Quel est le délai de livraison typique pour une commande en gros de boîtiers de différentiel pour épandeurs d'engrais vers le Brésil ?
Pour les modèles standards, Agrinuclear Nucleo Agro maintient des stocks dans notre entrepôt au Brésil pour un envoi immédiat. Pour la production OEM personnalisée, le délai de fabrication est généralement de 4 à 6 semaines, plus l'expédition vers le port de Santos ou Paranaguá.
Q2 : Comment ever-power traite-t-il les problèmes de corrosion courants lors de l’application d’engrais NPK 4-14-8 ?
A2 : Nous utilisons un traitement de surface multi-étapes comprenant des apprêts riches en zinc et un revêtement en poudre résistant aux acides. De plus, nos arbres de sortie sont en acier inoxydable ou en alliages à haute teneur en chrome sur demande pour éviter le grippage avec le disque d'épandage.
Q3 : Vos boîtes de vitesses sont-elles compatibles avec les systèmes de prise de force à haute vitesse (1000 tr/min) utilisés sur les tracteurs modernes ?
A3 : Oui. Bien que 540 tr/min soit la norme, nous proposons des jeux d'engrenages spécifiques conçus pour un entraînement à 1000 tr/min afin de fournir la vitesse de disque nécessaire pour des schémas de pulvérisation étendus sans surchauffe.
Puis-je obtenir un rapport d'engrenage personnalisé pour correspondre à mon diamètre de disque et à ma largeur d'écartement spécifiques ?
A4 : Absolument. Nous disposons d'un processus de fabrication flexible qui nous permet de produire des jeux d'engrenages coniques personnalisés (par exemple, 1:1,64 ou 1:2,1) pour les commandes supérieures à 50 unités.
R5 : Pouvez-vous préciser le modèle de votre machine Stara ou Kuhn et l'année de fabrication ?
A5 : Nous fournissons des dessins techniques CAO complets et un support d'ingénierie sur site pour les propriétaires de grandes flottes. Nos adaptateurs de montage garantissent que nos boîtes de vitesses s'intègrent parfaitement aux configurations de boulons existantes.
